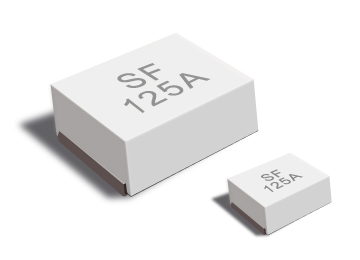

  • 方壳S7358-F

  • 方壳S7358-F

    产品简介

    系列： S7358F

    尺寸： 7.30mm×5.80mm×4.20mm

    电流： 20A～125A

    电压： 85VDC

    特性： Fast Acting

    安规： UL

    产品编号：方壳S7358-F

    所属类型：方壳保险丝

    • ￥0.00
      ￥0.00
商品描述

产品简介

系列： S7358F

尺寸： 7.30mm×5.80mm×4.20mm

电流： 20A～125A

电压： 85VDC

特性： Fast Acting

安规： UL

产品编号：方壳S7358-F

所属类型：方壳保险丝

      General / 基本特征

      Application / 产品应用

    dian.pngFast acting/快断

    dian.pngSurface mount high current fuse/表面贴装大电流保险丝

    dian.pngEnhanced thermal cycling endurance/增强热循环耐力

    dian.pngHigher voltage rating up to 85VDC/直流最高额定电压至85V

    dian.png7.30mm×5.80mm×4.20mm rectangle shape surface mount/尺寸为7.30mm×5.80mm×4.20mm

    dian.png-55℃～125℃ operating temperature/-55℃～125℃的工作温度

    dian.pngExcellent environmental integrity/良好的环境适应性

    dian.pngHalogen Free & Pb Free/无卤素 无铅

    dian.pngStorage system power/存储系统电源
    dian.pngCooling fan system for PC server/PC服务器冷却风扇系统
    dian.pngVoltage regulator module/电压调节模块
    dian.pngBase station power supply/基站电源

    dian.pngVoltage regulator module for PC server/PC服务器电压调节模块

    dian.pngHigh-end server/Blade server/高端服务器/刀片服务器
    dian.pngBattery management system/电池管理系统

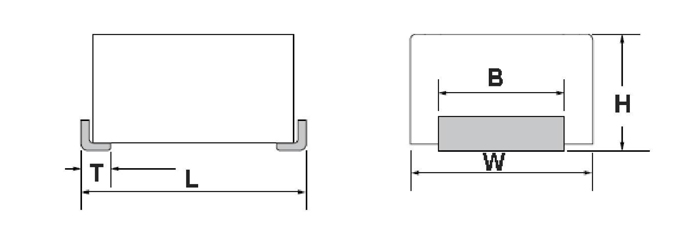

      Dimensions / 外形尺寸


    Type

    型号

    		L
    (mm)    		W
    (mm)
    		H
    (mm)    		T
    (mm)    		B
    (mm)
    S7358-F7.30±0.505.80±0.30
    		4.20±0.301.00±0.304.00±0.30



      Agency/Certificate Information / 认证信息

    Agency
    认证机构    		File Number
    文件号    		Ampere Range
    电流范围


    		E52795520A～125A
    1686719657512599tuGl.pngJ5065775920A～125A



      Electrical Characteristics / 电气特性

    Ampere Rating
    电流规格    		% of Current Rating
    电流倍率    		Opening Time
    熔断时间
    20A～125A100%4hours Min.
    20A～125A250%60sec Max.
    20A～125A1000%1msec Min.



      Electrical Specifications / 电气规格

    Part Number
    型号    		Current Rating(A)
    额定电流(A)    		Voltage Rating(V)
    额定电压(V)    		分断能力Typical Cold DCR* (mΩ)
    典型直流冷电阻(mΩ)    		Nominal I²T** (A²s)
    公称热能值(A²s)
    S7358-F-20A2085

    DC85V1500A

    		2.40231
    S7358-F-30A3085

    DC85V1500A

    		1.23400
    S7358-F-40A4085

    DC85V1500A

    		0.88812
    S7358-F-50A5085

    DC85V1500A

    		0.721180
    S7358-F-60A6085

    DC85V1500A

    		0.601700
    S7358-F-80A8085

    DC85V1500A

    		0.503000
    S7358-F-100A10085

    DC85V1500A

    		0.454400
    S7358-F-125A12585

    DC85V1500A

    		0.358200

    "*" Measured at≤10% rated current and 25℃ / 电阻应在小于等于10%额定电流及25℃环境下测量。
    "**" MeltingI2T at 10 times of rated current / I2T在10倍额定电流下测量。
