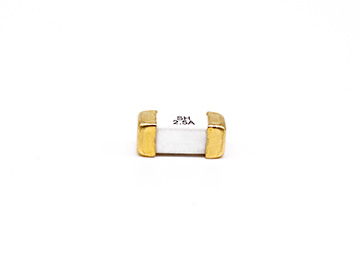

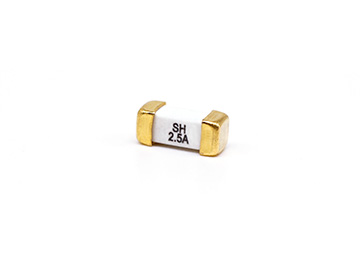

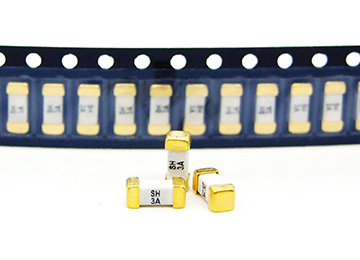

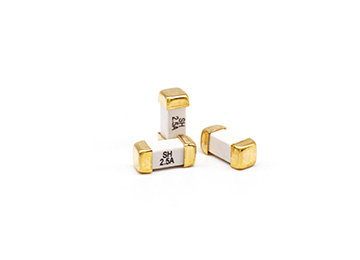

6125-H系列贴片保险丝

产品简介
系列： 6125-H
尺寸： 6.1mm×2.5mm×1.4mm
电流： 0.5A～5A
电压： 125V AC/DC
特性： High Inrush
安规： UL
产品编号：6125-H
所属类型：方形贴片保险丝
- ￥0.00

  ￥0.00

商品描述

产品简介

系列： 6125-H
尺寸： 6.1mm×2.5mm×1.4mm
电流： 0.5A～5A
电压： 125V AC/DC
特性： High Inrush
安规： UL

产品编号：6125-H

所属类型：方形贴片保险丝

General / 基本特征	Application / 产品应用
High inrush withstand capability/高抗浪涌能力 Wire-In-Air performance/悬空熔丝工艺 Wide range of current rating available/可选额定电流范围广 6.1mm×2.5mm cube shape/6.1mm×2.5mm立方体封装 -55℃～125℃ operating temperature/-55℃～125℃的工作温度 Excellent environmental integrity/良好的环境适应性 Higher temperature profiles/较高的耐温曲线 Halogen Free/无卤素	Battery pack/电池包 Power supply/模块电源 PC & PC peripherals/PC及PC外围设备 Wireless basestation/无线基站 Industrial equipment/工业设备 Telecom system/电信系统 LCD monitor and modules/液晶显示屏和显示模块 Medical equipment/医疗设备

General / 基本特征

Application / 产品应用

High inrush withstand capability/高抗浪涌能力

Wire-In-Air performance/悬空熔丝工艺
Wide range of current rating available/可选额定电流范围广
6.1mm×2.5mm cube shape/6.1mm×2.5mm立方体封装
-55℃～125℃ operating temperature/-55℃～125℃的工作温度
Excellent environmental integrity/良好的环境适应性
Higher temperature profiles/较高的耐温曲线
Halogen Free/无卤素

Battery pack/电池包

Power supply/模块电源
PC & PC peripherals/PC及PC外围设备
Wireless basestation/无线基站
Industrial equipment/工业设备
Telecom system/电信系统
LCD monitor and modules/液晶显示屏和显示模块
Medical equipment/医疗设备

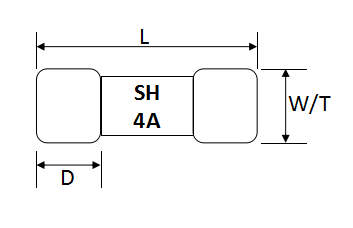

Dimensions / 外形尺寸

Type 型号	L (mm)	W/T (mm)	D (mm)
S6125	6.10±0.20	2.50±0.10	1.40±0.10

Dimensions / 外形尺寸

Type

型号

L
(mm)

W/T
(mm)

D
(mm)

S6125

6.10±0.20

2.50±0.10

1.40±0.10

Agency/Certificate Information / 认证信息
Agency 认证机构	File Number 文件号	Ampere Range 电流范围
	E319512	0.5A～5.0A

Electrical Characteristics / 电气特性
Ampere Rating 电流规格	% of Current Rating 电流倍率	Opening Time 熔断时间
0.5A～5.0A	100%	4hours Min.
0.5A～5.0A	200%	120sec Max.

Electrical Specifications / 电气规格
Part Number 型号	Current Rating(A) 额定电流(A)	Voltage Rating(V) 额定电压(V)	分断能力	Typical Cold DCR* (mΩ) 典型直流冷电阻(mΩ)	Nominal I²T** (A²s) 公称热能值(A²s)
S6125-H-0.5A G	0.5	125	UL: 50A@125VAC 50A@125VDC	250.0	0.312
S6125-H-1.0A G	1	125		115.0	3.12
S6125-H-1.25A G	1.25	125		85.0	4.21
S6125-H-1.5A G	1.5	125		78.0	4.98
S6125-H-1.6A G	1.6	125		68.0	5.85
S6125-H-2.0A G	2	125		52.0	7.20
S6125-H-2.5A G	2.5	125		36.0	14.05
S6125-H-3.0A G	3	125		28.0	16.92
S6125-H-3.15A G	3.15	125		24.0	18.68
S6125-H-3.5A G	3.5	125		22.0	21.95
S6125-H-4.0A G	4	125		20.0	32.80
S6125-H-5.0A G	5	125		12.0	37.57
