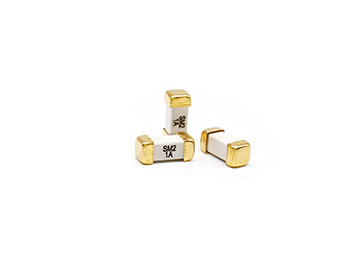

6125-M2系列贴片保险丝
产品简介
系列： 6125-M2
尺寸： 6.10mm×2.50mm
电流： 0.5A～5A
电压： 250V AC/125V DC
特性： Inrush
安规： UL TUV KC
产品编号：6125-M2
所属类型：方形贴片保险丝
-
￥0.00￥0.00
-
产品简介
系列： 6125-M2
尺寸： 6.10mm×2.50mm
电流： 0.5A～5A
电压： 250V AC/125V DC
特性： Inrush
安规： UL TUV KC
产品编号：6125-M2
所属类型：方形贴片保险丝
General / 基本特征 | Application / 产品应用 |
|---|---|
|
|

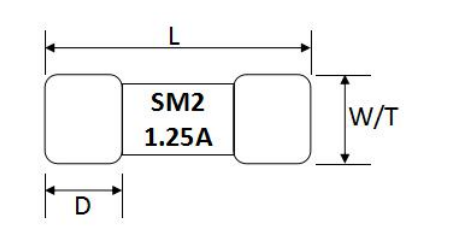

Dimensions / 外形尺寸 | ||||
|---|---|---|---|---|
 | ||||
Type 型号 | L (mm) | W/T (mm) | D (mm) | |
| S6125 | 6.10±0.20 | 2.50±0.10 | 1.40±0.10 | |

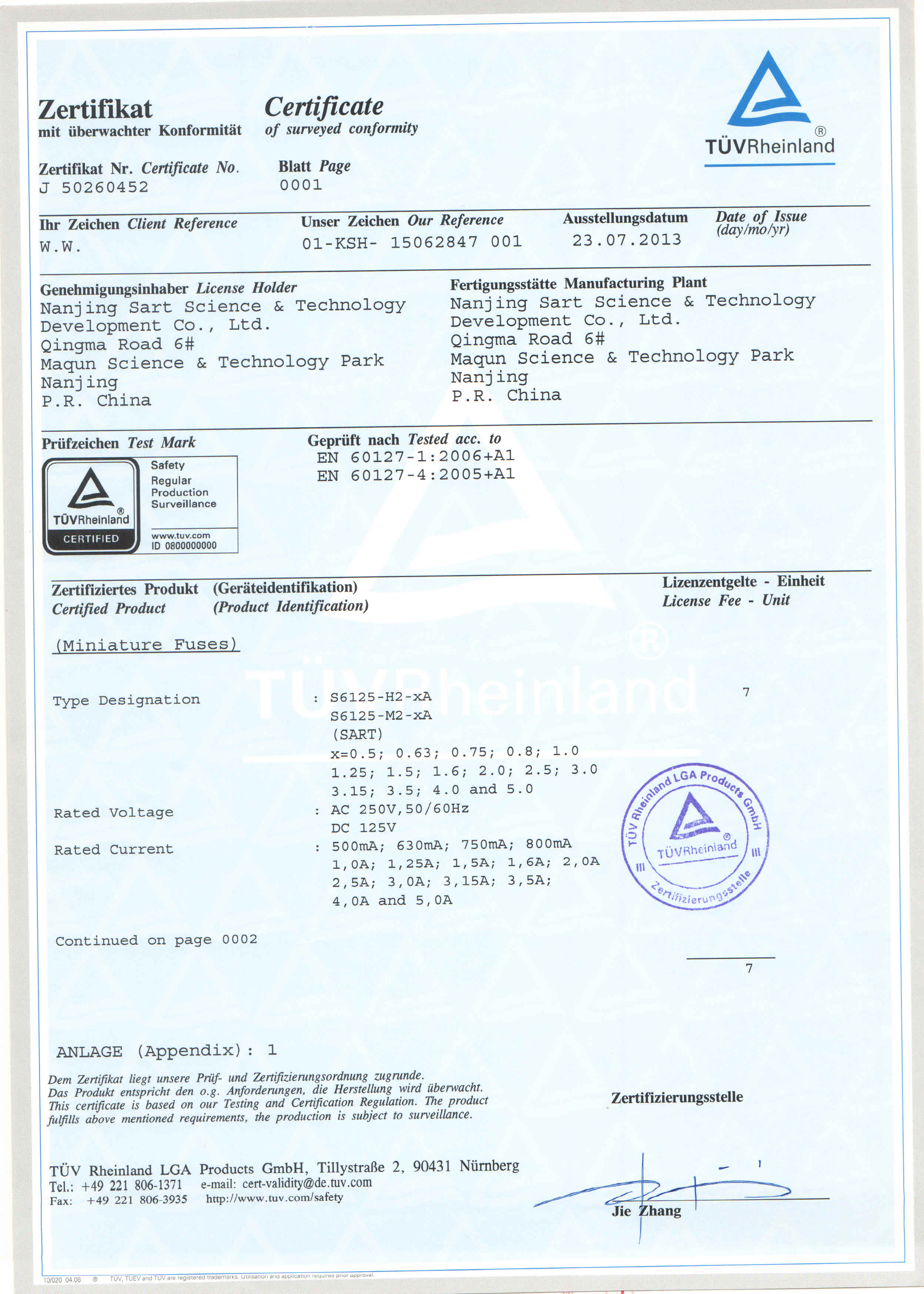

Agency/Certificate Information / 认证信息 | ||
|---|---|---|
| Agency 认证机构 | File Number 文件号 | Ampere Range 电流范围 |
| E319512 | 0.5A～5.0A |
| J50260452 | 0.5A～5.0A |
| SU05049-15003A | 0.5A |
| SU05049-15001 | 1.0A～2.5A | |
| SU05049-15002 | 3.0A～5.0A | |
Electrical Characteristics / 电气特性 | ||
|---|---|---|
| Ampere Rating 电流规格 | % of Current Rating 电流倍率 | Opening Time 熔断时间 |
| 0.5A～5.0A | 100% | 4hours Min. |
| 0.5A～5.0A | 200% | 120sec Max. |
Electrical Specifications / 电气规格 | |||||
|---|---|---|---|---|---|
| Part Number 型号 | Current Rating(A) 额定电流(A) | Voltage Rating(V) 额定电压(V) | 分断能力 | Typical Cold DCR* (mΩ) 典型直流冷电阻(mΩ) | Nominal I²T** (A²s) 公称热能值(A²s) |
| S6125-M2-0.5A G | 0.5 | 250 | UL/TUV/KC: | 260.00 | 0.285 |
| S6125-M2-1.0A G | 1 | 250 | UL/TUV/KC: 50A@250VAC 50A@125VDC | 119.00 | 1.54 |
| S6125-M2-1.25A G | 1.25 | 250 | 84.00 | 2.42 | |
| S6125-M2-1.5A G | 1.5 | 250 | 76.00 | 3.03 | |
| S6125-M2-1.6A G | 1.6 | 250 | 70.00 | 3.99 | |
| S6125-M2-2.0A G | 2 | 250 | 55.00 | 4.86 | |
| S6125-M2-2.5A G | 2.5 | 250 | 38.00 | 7.58 | |
| S6125-M2-3.0A G | 3 | 250 | 27.00 | 10.62 | |
| S6125-M2-3.15A G | 3.15 | 250 | 24.00 | 12.40 | |
| S6125-M2-3.5A G | 3.5 | 250 | 22.00 | 16.17 | |
| S6125-M2-4.0A G | 4 | 250 | 20.00 | 20.00 | |
| S6125-M2-5.0A G | 5 | 250 | 13.00 | 27.50 | |
"*" Measured at≤10% rated current and 25℃ / 电阻应在小于等于10%额定电流及25℃环境下测量。
"**" MeltingI2T at 10 times of rated current / I2T在10倍额定电流下测量。
