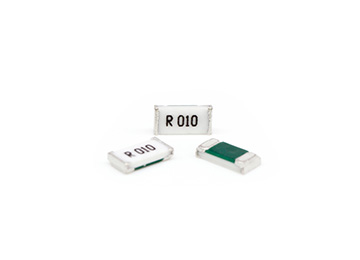

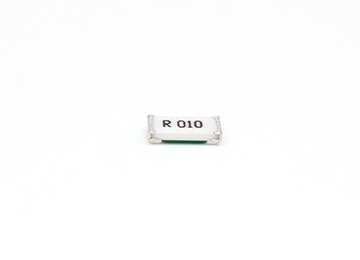

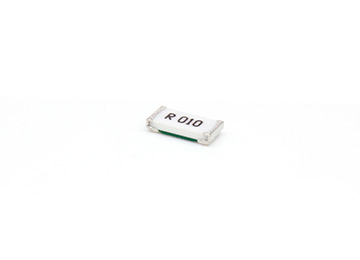

SMD系列合金贴膜精密电阻

产品简介
• 尺寸系列：0603 到 2817
• 阻值范围：2mΩ～700mΩ
• 阻值范围：5mΩ～30mΩ 4320系列
• 低寄生电感：0.5nH到5nH
• 低温度漂移系数
• 无铅工艺
• 符合RoHS指令
• 无卤素
产品编号：SMD
所属类型：合金贴膜精密电阻
- ￥0.00

  ￥0.00

商品描述

产品简介

• 尺寸系列：0603 到 2817
• 阻值范围：2mΩ～700mΩ
• 阻值范围：5mΩ～30mΩ 4320系列
• 低寄生电感：0.5nH到5nH
• 低温度漂移系数
• 无铅工艺
• 符合RoHS指令
• 无卤素

产品编号：SMD
所属类型：合金贴膜精密电阻

General / 基本特征	Application / 产品应用
Chip size from 0603 to 2817/尺寸系列：0603～2817 Resistance value from 2mΩ to 700mΩ/阻值范围：2mΩ～700mΩ Resistance value from 5mΩ to 30mΩ（4320系列）/阻值范围：5mΩ～30mΩ（4320系列） High power rating/高功率 Low inductance 0.5nH to 5nH/低寄生电感：0.5nH到5nH Low TCR/低温度漂移系数 compatible with RoHS、Halogen free/符合ROHS指令无卤素	Switching model power supply/开关电源 Battery pack/电池包 Notebook,personal computer/笔记本及个人电脑 Test Instrument/测试仪器 Power Amplifier/功率放大器

General / 基本特征

Application / 产品应用

Chip size from 0603 to 2817/尺寸系列：0603～2817
Resistance value from 2mΩ to 700mΩ/阻值范围：2mΩ～700mΩ
Resistance value from 5mΩ to 30mΩ（4320系列）/阻值范围：5mΩ～30mΩ（4320系列）
High power rating/高功率
Low inductance 0.5nH to 5nH/低寄生电感：0.5nH到5nH
Low TCR/低温度漂移系数
compatible with RoHS、Halogen free/符合ROHS指令无卤素

Switching model power supply/开关电源
Battery pack/电池包
Notebook,personal computer/笔记本及个人电脑
Test Instrument/测试仪器
Power Amplifier/功率放大器

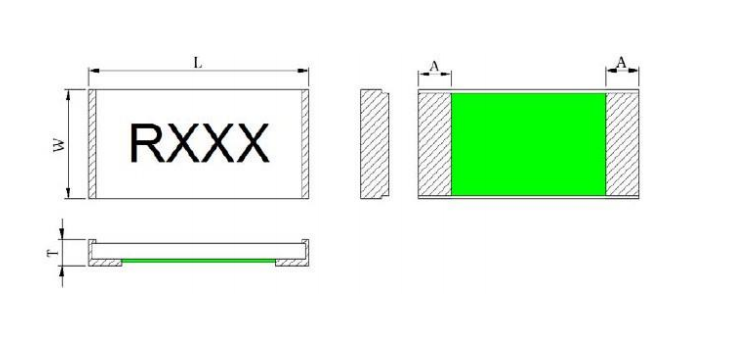

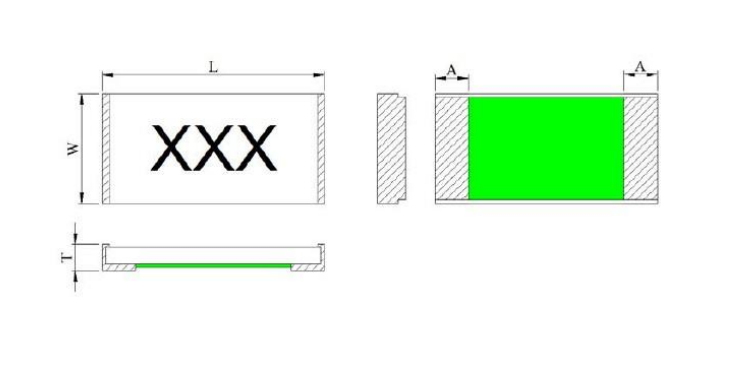

Dimensions / 外形尺寸

Type 型号	Resistance 阻值范围(mΩ)	L (mm)	W (mm)	T (mm)	A (mm)
0603	5	1.70±0.20	0.90±0.20	0.65±0.20	0.50±0.20
0603	6～100	1.70±0.20	0.90±0.20	0.65±0.20	0.40±0.20
0805	3	2.10±0.20	1.35±0.20	0.65±0.20	0.65±0.20
0805	4～500	2.10±0.20	1.35±0.20	0.65±0.20	0.50±0.20
1206	3～700	3.30±0.20	1.70±0.20	0.65±0.20	0.68±0.30
2010	2～3	5.10±0.20	2.60±0.20	0.65±0.20	2.10±0.30
2010	4～700	5.10±0.20	2.60±0.20	0.65±0.20	0.70±0.30
2512	2	6.40±0.30	3.20±0.30	0.65±0.20	2.80±0.30
	3	6.40±0.30	3.20±0.30	0.65±0.20	2.60±0.30
	4～700	6.40±0.30	3.20±0.30	0.65±0.20	1.05±0.30
2817	2～3	7.10±0.30	4.30±0.30	0.80±0.20	2.50±0.30
2817	4～15	7.10±0.30	4.30±0.30	0.80±0.20	1.00±0.30
4320	5	11.10±0.30	5.10±0.30	0.85±0.20	3.60±0.30
4320	10～30	11.10±0.30	5.10±0.30	0.85±0.20	2.36±0.30

Electrical Specifications / 电气规格
Part Number 型号	Power Rating at 70℃(W) 70℃额定功率(W)	Resistance Range(mΩ) 阻值范围(mΩ)	TCR(ppm/℃) 电阻温度系数(ppm/℃)	Resistance Tolerance 阻值精度	Operation Temp. Range 工作温度范围
0603	0.5	5～9	±75	±1%(F)	-55℃～+155℃
0603	0.5	10～100	±50	±0.5%(D)、±1%(F)
0805	0.75	3	±75	±1%(F)、±1.5%(E)、±2%(G)
0805	0.75	4～500	±50	±0.5%(D)、±1%(F)
1206	0.5 1.0	3	±75	±0.5%(D)、±1%(F)、±1.5%(E)、±2%(G)
1206	0.5 1.0	4～700	±50	±0.5%(D)、±1%(F)
2010	1.5	2～3	±100	±1%(F)、±1.5%(E)、±2%(G)
		4～9	±100	±1%(F)
		10～700	±50	±0.5%(D)、±1%(F)
2512	2.0	2～3	±75	±1%(F)、±1.5%(E)、±2%(G)
2512	2.0	4～700	±50	±0.5%(D)、±1%(F)
2817	5.0	2	±50	±1%（F） ±0.5%（D）
2817	5.0	3～15	±30	±1%（F） ±0.5%（D）
4320	5.0	5	±100	±1%（F）
4320	5.0	10～30	±50	±0.5%(D)、±1%(F)
