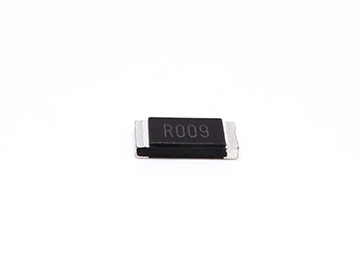

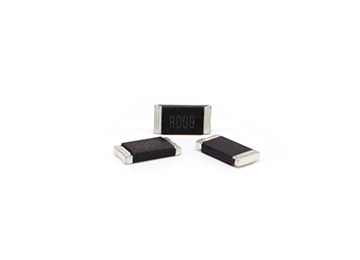

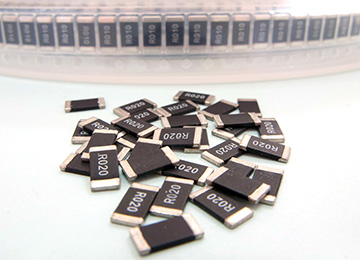

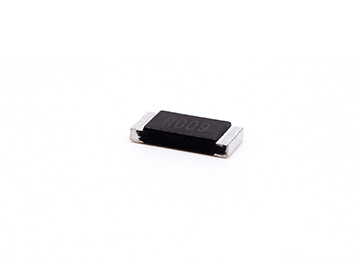

SMA 低阻值系列

产品简介
• 系列：SMA
• 尺寸范围：2512
• 功率：2.0W、3.0W
• 阻值范围：0.5mΩ～50mΩ
• 阻值精度：±0.5%（D）、±1%（F）
- ￥0.00

  ￥0.00

商品描述

产品简介

• 系列：SMA
• 尺寸范围：2512
• 功率：2.0W、3.0W
• 阻值范围：0.5mΩ～50mΩ
• 阻值精度：±0.5%（D）、±1%（F）

General / 基本特征	Application / 产品应用
Chip size:2512/封装大小：2512 Resistance value:0.5mΩ～50mΩ/电阻阻值范围：0.5mΩ～50mΩ Low TCR/低温度漂移系数 Low parasitic inductance:0.5nH～5nH/低寄生电感：0.5nH~5nH High power rating/高额定功率 RoHS compliant & Halogen free/符合ROHS标准，无卤素	Switching model power supply/开关电源 Battery pack/电池包 Notebook,personal computer/笔记本及个人电脑 Test Instrument/测试仪器 Power Amplifier/功率放大器

General / 基本特征

Application / 产品应用

Chip size:2512/封装大小：2512
Resistance value:0.5mΩ～50mΩ/电阻阻值范围：0.5mΩ～50mΩ
Low TCR/低温度漂移系数
Low parasitic inductance:0.5nH～5nH/低寄生电感：0.5nH~5nH
High power rating/高额定功率
RoHS compliant & Halogen free/符合ROHS标准，无卤素

Switching model power supply/开关电源
Battery pack/电池包
Notebook,personal computer/笔记本及个人电脑
Test Instrument/测试仪器
Power Amplifier/功率放大器

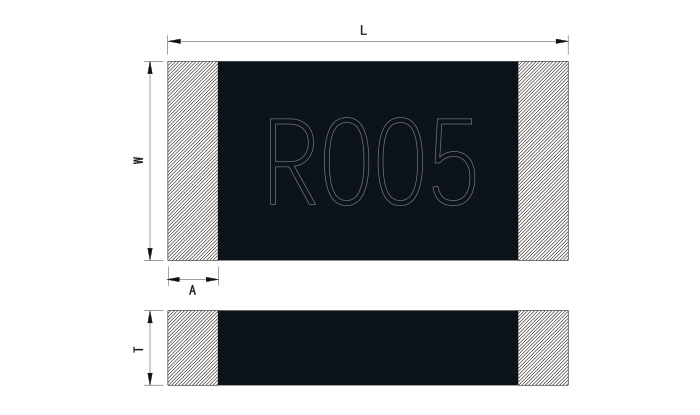

Dimensions / 外形尺寸

Type 型号	Power Ratingat 70℃(W)	Resistance Range(mΩ)	L (mm)	W (mm)	T (mm)	A (mm)
2512	2、3	0.5	6.40±0.30	3.20±0.30	1.05±0.20	1.90±0.25
		1～4	6.40±0.30	3.20±0.30	1.10±0.20	0.90±0.30
		5～50	6.40±0.30	3.20±0.30	0.90±0.20	0.90±0.30

Electrical Specifications / 电气规格
Part Number 型号	PowerRating at 70℃(W)	Electrode(mm) 电极	Resistance Range(mΩ) 阻值范围(mΩ)	TCR(ppm/℃) 电阻温度系数(ppm/℃)	Resistance Tolerance 阻值精度	Operation Temp. Range 工作温度范围
2512	2.0、3.0	1.90±0.25	0.5	±160	±1%(F)	-55℃～+170℃
		0.90±0.30	1	±100	±0.5%(D)±1%(F)
		0.90±0.30	1.5	±100	±1%(F)
		0.90±0.30	2～50	±50	±0.5%(D)±1%(F)
