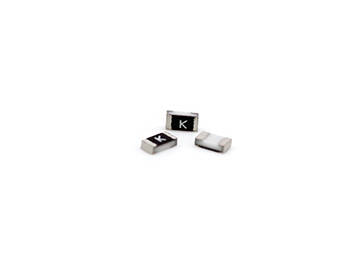

0603-F系列贴片保险丝

产品简介
系列： 0603-F
尺寸： 1.60mm×0.8mm
电流： 0.5A～6A
电压： 32V DC
特性： Fast Acting
安规： UL
产品编号：0603-F
所属类型：厚膜贴片保险丝
- ￥0.00

  ￥0.00

商品描述

产品简介

系列： 0603-F

尺寸： 1.60mm×0.8mm

电流： 0.5A～6A

电压： 32V DC

特性： Fast Acting

安规： UL

产品编号：0603-F

所属类型：厚膜贴片保险丝

General / 基本特征	Application / 产品应用
Fast acting/快断 Thick film manufacturing method,ceramic substrate silver fusing element/厚膜制造工艺、陶瓷基板、银合金熔体 1.6mm×0.8mm physical size/1.6mm×0.8mm封装 -55℃～125℃ operating temperature/-55℃～125℃的工作温度 Excellent environmental integrity/良好的环境适应性 RoHS compliant & Halogen Free & lead free/符合ROHS标准，无卤素，无铅	Battery pack/电池包 PC related equipment and peripherals/电脑相关设备和周边设备 Game equipment/游戏设备 LCD monitor LCD modules/LCD显示器、LCD模块 Wireless base station/无线基站 Power supply/模块电源 Digital camera (Digital still camera)/数码相机 Medical equipment/医疗设备

General / 基本特征

Application / 产品应用

Fast acting/快断
Thick film manufacturing method,ceramic substrate silver fusing element/厚膜制造工艺、陶瓷基板、银合金熔体
1.6mm×0.8mm physical size/1.6mm×0.8mm封装
-55℃～125℃ operating temperature/-55℃～125℃的工作温度
Excellent environmental integrity/良好的环境适应性
RoHS compliant & Halogen Free & lead free/符合ROHS标准，无卤素，无铅

Battery pack/电池包
PC related equipment and peripherals/电脑相关设备和周边设备
Game equipment/游戏设备
LCD monitor LCD modules/LCD显示器、LCD模块
Wireless base station/无线基站
Power supply/模块电源
Digital camera (Digital still camera)/数码相机
Medical equipment/医疗设备

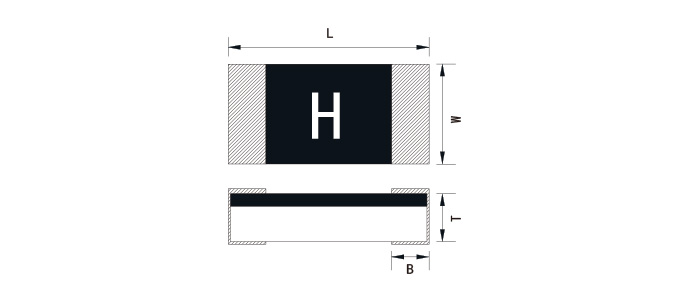

Dimensions / 外形尺寸

Type 型号	L (mm)	W (mm)	T (mm)	B (mm)
S0603-F	1.60±0.15	0.80±0.15	0.40±0.10	0.30±0.20

Dimensions / 外形尺寸

Type

型号

L
(mm)

W
(mm)

T
(mm)

B
(mm)

S0603-F

1.60±0.15

0.80±0.15

0.40±0.10

0.30±0.20

Agency/Certificate Information / 认证信息
Agency 认证机构	File Number 文件号	Ampere Range 电流范围
	E319512	0.5A～6.0A

Electrical Characteristics / 电气特性
Ampere Rating 电流规格	% of Current Rating 电流倍率	Opening Time 熔断时间
0.5A～6.0A	100%	＞4h
0.5A～0.75A	250%	≤20s
1.0A～6.0A	250%	≤5s
0.5A～6.0A	1000%	＞0.1ms

Electrical Specifications / 电气规格
Part Number 型号	Marking	Current Rating(A) 额定电流(A)	Voltage Rating(V) 额定电压(V)	分断能力	Typical Cold DCR* (mΩ) 典型直流冷电阻(mΩ)	Nominal I²T** (A²s) 公称热能值(A²s)
S0603-F-0.5A	F	0.5	32	50A@32VDC	785	0.0074
S0603-F-0.75A	G	0.75	32		485	0.0251
S0603-F-1.0A	H	1.0	32		210	0.0230
S0603-F-1.5A	K	1.5	32		85	0.0473
S0603-F-2.0A	N	2.0	32		47	0.0824
S0603-F-2.5A	O	2.5	32		30	0.1313
S0603-F-3.0A	P	3.0	32		25	0.1890
S0603-F-3.5A	R	3.5	32		21.5	0.2511
S0603-F-4.0A	S	4.0	32	35A@32VDC	16.0	0.3559
S0603-F-5.0A	T	5.0	32		10.7	0.7030
S0603-F-6.0A	6	6.0	32		9.5	1.5120
