    产品简介

    系列： 1206-FG
    尺寸： 3.1mm×1.6mm
    电流： 40A/45A
    电压： 200A 35V DC/400A 26V DC
    安规： UL

    产品编号：1206-FG
    所属类型：厚膜贴片保险丝


    • ￥0.00
      ￥0.00
商品描述
产品简介

系列： 1206-FG
尺寸： 3.1mm×1.6mm
电流： 40A/45A
电压： 200A 35V DC/400A 26V DC
安规： UL

产品编号：1206-FG
所属类型：厚膜贴片保险丝


    General / 基本特征

      Application / 产品应用

    dian.pngHigh Current/大电流

    dian.pngThick film manufacturing method ceramic substrate silver fusing element/厚膜制造工艺、陶瓷基板、银合金熔体
    dian.png3.10mm×1.6mm physical size/外形尺寸:3.1mm×1.6mm
    dian.png-55℃～-155℃ operating temperature/-55℃～ -155℃的工作温度
    dian.pngExcellent environmental integrity/良好的环境适应性
    dian.pngRoHS compliant & Halogen Free/符合ROHS标准、无卤素

    dian.pngBattery Systems / 电池包

    dian.pngRouters / 路由器

    dian.pngPC & PC peripherals / PC及PC外围设备
    dian.pngUnmanned aerial vehicle（UAV) / 无人机
    dian.pngGarden tools/electric tools / 园艺工具/电动工具
    dian.pngPower supplies / 模块电源
    dian.pngMachinery and equipment / 机械设备

    dian.pngPortable Energy Storage / 便携式储能装置

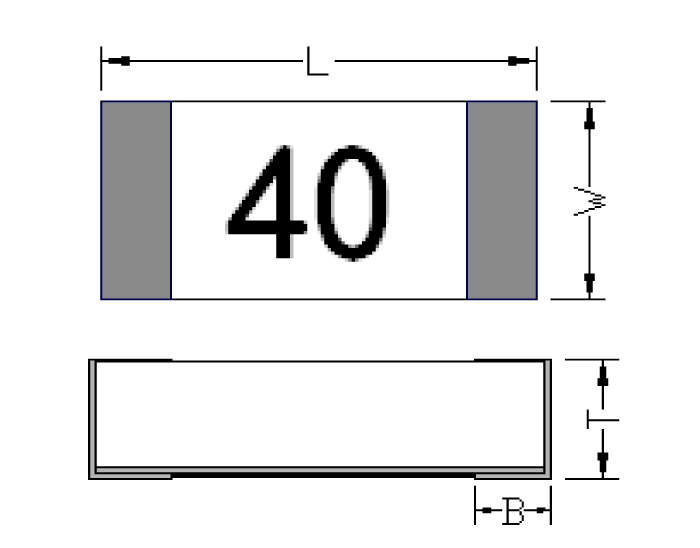

      Dimensions / 外形尺寸


    Type

    型号

    		L
    (mm)    		W
    (mm)
    		T
    (mm)
    		B
    (mm)
    S1206-FG3.10±0.201.60±0.20
    		0.80±0.200.60±0.20



      Agency/Certificate Information / 认证信息

    Agency
    认证机构    		File Number
    文件号    		Ampere Range
    电流范围


    		E31951240A/45A



      Electrical Characteristics / 电气特性

    Ampere Rating
    电流规格    		% of Current Rating
    电流倍率    		Opening Time
    熔断时间
    40.0A~45.0A
    		100%＞4h
    350%≤5s
    1000%＞0.5ms



      Electrical Specifications / 电气规格

    Part Number
    型号    		Marking
    		Current Rating(A)
    额定电流(A)    		Voltage Rating(V)
    额定电压(V)    		分断能力Typical Cold DCR* (mΩ)
    典型直流冷电阻(mΩ)    		Nominal I²T** (A²s)
    公称热能值(A²s)
    S1206-FG-40.0A4040.035

    200A@35VDC

    400A@26VDC

    		0.8172.8
    S1206-FG-45.0A4545.0350.75223.9

    "*" Measured at≤10% rated current and 25℃ / 电阻应在小于等于10%额定电流及25℃环境下测量。
    "**" MeltingI2T at 10 times of rated current / I2T在10倍额定电流下测量。
